北斗三代浮离船舶终端

详情参数产品文档视频演示应用

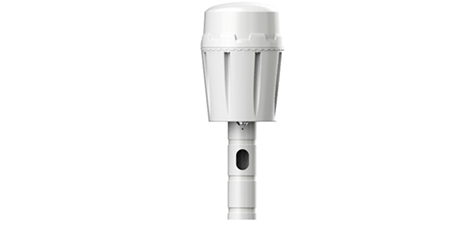

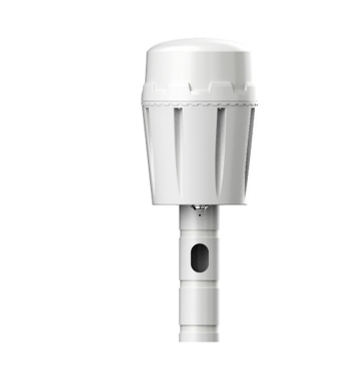

北斗三代浮离式船舶终端是一款多功能导航终端产品，配套电容多点触摸屏，响应灵敏、便于操作。可综合呈现船舶航行状态，北斗、AIS、潮汐等重要航行数据一览无余，并集成北斗三号短报文通信，具备位置上报、落水报警、拆卸报警等功能，通过与显控终端结合实现各种船舰平台指挥与监控。具有船电和电池两种工作模式，内部集成高容量电池，续航时间达到5年，为渔船安全监管、休渔期管理、防灾减灾提供支持，可用于航行海船、内河船舶。

主要特点：

电子海图显示与导航；
支持北斗三号区域短报文通信；
落水自动脱离报警、拆卸报警、一键紧急报警；
兼容全网通4G；
支持远程固件升级；
内置电池，续航长达5年；
支持24小时不间断工作。

参数

技术要求		技术参数
RDSS参数	接收通道频率	S2C_d、S2C_p（2491.75±8.16MHz）
	接收灵敏度	123.8dBm@24kbps 信息帧；127.5dBm@16kbps 信息帧；130dBm@8kbps 信息帧。
	接收误码率	≤1×10^-5
	接收波束	≥14
	发射通道频率	Lf1（1614.26±4.08MHz）Lf2（1618.34±4.08MHz）
	发射功率	≥5W
	发射频率准确度	≤5×10^-7
	载波抑制	≥30dBc
	通信成功率	≥95%
	报文长度	14000bit（1000 汉字）
RNSS参数	信号频点	B1I（1561.098±2.046MHz） B1C（1575.42±16.36MHz） L1（1575.42±2.046MHz）
	捕获灵敏度	≤-138dbm
	跟踪灵敏度	≤-140dbm
	启动时间	冷启动≤45s 热启动≤5s
	测速精度	0.1m/s
	定位精度	≤10m
	数据更新率	1Hz
物理特性	尺寸	通信终端（mm）：≤φ210 x 470

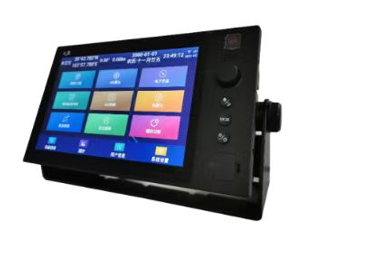

	尺寸	显控终端（mm）：≤330 x 210 x 70
	屏幕尺寸及分辨率	10 .1英寸，分辨率1280 x 800
	显控内存	4G+32G，microSD卡扩展使用：≥128G
	供电	通信终端内置电池：≥150Ah；显控终端和通信终端：外电12～36V DC
	续航能力	正常使用续航能力，5 年（按每年 6 个月无外电）
	工作温度	显控终端：-15℃～+55℃；通信终端：-25℃～+70℃
	防护等级	IP65（显控终端） IP67（通信终端）
其他功能	蓝牙，BT4.0及以上
	Wifi支持802.11 b/g/n
	支持4G，远程固件升级功能
	终端航迹点存储：6 个月航迹点，1000条航迹；开关机记录：最近 10 条
	拆卸报警功能：支持多种方式同时检测终端拆卸状态，并及时触发报警。
	拆卸报警功能：支持多种方式同时检测终端拆卸状态，并及时触发报警。

手册和文档

北斗三代浮离船舶终端.pdf

应用领域

船舶监控调度、海上通信、应急落水报警、海上天气预警等众多领域
