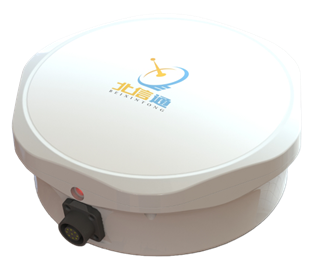

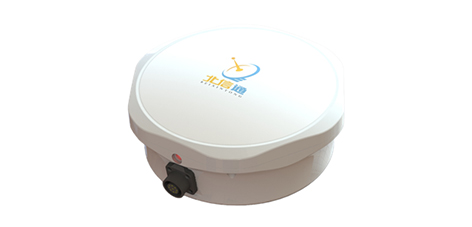

北斗三代数传终端

集北斗三号短报文、定位功能于一体的物联网终端设备

详情参数产品文档视频演示应用

北斗三号数传终端是一款集北斗三号短报文、定位功能于一体的物联网终端设备，内部设计集成度高、功耗低，可满足用户全域网络通信需求。通过配置还可支持蓝牙、WIFI、移动通信等无线方式和串口、网口等有线方式的数据传输，提供位置服务、数据采集、信息上报等多功能服务。本产品可选择磁吸式或者抱杆式安装，为适应野外、沙漠等恶劣环境，具备IP67防护等级，适用于气象水文、地质灾害、电力调度、救灾减灾、应急搜救、交通运输、森林防火、海洋渔业、测绘地理信息等领域。

主要特点：

支持北斗三号短报文通信功能；
支持4G-LTE公网通信（可选配）；
支持蓝牙连接，通过APP对设备进行配置（可选配）；
通过平台对设备进行管理配置；
支持定时位置上报，上报频度可设置；
一键SOS报警。

参数

RDSS参数	技术要求	技术参数
	接收通道频率	S2C_d、S2C_p（2491.75±8.16MHz）
	接收灵敏度	123.8dBm@24kbps 信息帧；127.5dBm@16kbps 信息帧；130dBm@8kbps 信息帧。
	接收误码率	≤1×10^-5
	接收波束	≥14
	发射通道频率	Lf1（1614.26±4.08MHz），Lf2（1618.34±4.08MHz）
	发射功率	≥5W
	发射频率准确度	≤5×10^-7
	载波抑制	≥30dBc
	通信成功率	≥95%
	报文长度	14000bit（1000 汉字）
RNSS参数	信号频点	B1I（1561.098±2.046MHz） B1C（1575.42±16.36MHz） L1（1575.42±2.046MHz）
	捕获灵敏度	≤-138dbm
	跟踪灵敏度	≤-140dbm
	启动时间	冷启动≤45s 热启动≤10s
	定位精度	≤6m
	测速精度	0.2m/s
	数据更新率	1Hz
	供电电压	12v-24v
	功耗	待机≤2w,发射瞬时≤20W
物理特性	尺寸	≤φ140×64.5mm
	重量	约0.7kg
	安装方式	磁吸、支架、抱杆
	存储温度	-40℃~~+70℃
	工作温度	-20℃~~+65℃
扩展功能	蓝牙	可选
	Wifi	可选
	4G	可选
	一键控制盒	可选
	内置电池	可选
	外置电池盒	可选
	线缆连接器	可选
