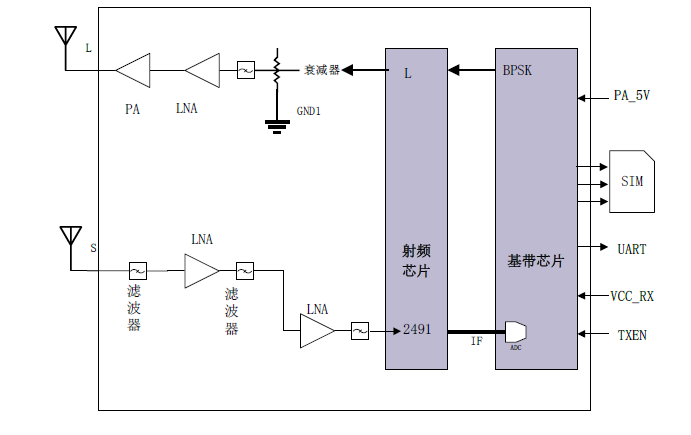

模块集成了LNA、RDSS射频收发芯片、5W功放、北斗三号专用基带电路等，可以实现北斗通信定位功能。该模块应用简单、集成度高、体积小、功耗低等特点。可以广泛地应用于各类北斗通信终端，包括车载型、手持型、数传型等。

产品特点

可处理中国及周边地区范围RDSS信号；

具备WIFI、蓝牙、4G等邻频信号干扰的抑制功能；

兼容北斗二号短报文和北斗三号区域短报文通信功能；

可选配北斗指挥兼收和通播功能，能兼收下属用户信息；

可选配内置高效语音压缩算法；

内置LNA和5W功放单元，可直接接无源天线使用；

SMD的邮票封装形式；

参数

1.3性能指标

1.3.1 RDSS信号接收

1)接收信号类型：接收S1I、S2C出站信号，频率范围: 2491.75±8.16MHz；

2)接收灵敏度：

S1I：信号功率为-127dBm时，误码率：≤1×10-5；

S2C：

专用段24kbps 信息帧，误码率：≤1E-5（信号功率-123.8dBm）；

专用段16kbps 信息帧，误码率：≤1E-5（信号功率-127.5dBm）；

专用段8kbps 信息帧，误码率：≤1E-5（信号功率-130dBm）

3)捕获灵敏度：

➢ 首次捕获时间：≤2s；

➢ 重捕获时间：信号中断30s，重捕获时间不超过1s；

4)抗窄带干扰功能：专用段16kbps 信息帧，信号功率-120dBm，干信比不低于60dBc；

5)接收波束个数：BD2 10个；BD3 14个。

1.3.2 RDSS信号发射

1)发射频点：

Lf0：1615.68±4.08

Lf1 ：1614.26±4.08

Lf2：1618.34±4.08

2)RDSS发射功率EIRP值（5W功放）：6dBW~8dBW；

3)发射频率准确度：≤5×10-7；

4)发射信号调制相位误差：≤3°。

1.3.3动态性能

动态性能：速度：≤30m/s；加速度：≤0.4g。

1.3.4短报文通信

支持北斗二号单次报文最大长度：120汉字；

支持北斗三号区域报文最大长度：1000个汉字。

1.3.5 电气特性

模块输入电压：+3.6V～+5.5V，推荐3.7V；

静态功耗：≤350mA (+3.7V)；

功放供电：+4.5V～+5.5V（5W功放）；

发射电流：≤3.5A。

1.3.6 环境适应性

1、工作温度：-30℃~+75℃；

2、储存温度：-40℃~+80℃；

3、湿度：95%（温度+45℃）；
